Подбор раций по рабочим частотам

Что такое рабочая частота рации

Частота — это количество полных циклов электромагнитного колебания в секунду. Измеряется в герцах (Гц): 1 Гц = 1 колебание в секунду. Когда мы говорим «рация работает на частоте 446 МГц», это значит, что передатчик генерирует электромагнитные колебания с частотой 446 000 000 раз в секунду.

Частота — это «адрес» вашего сигнала в эфире. Рация-приёмник настроена на определённую частоту и «слушает» только её, игнорируя остальные. Именно поэтому:

• две рации связываются между собой только на одной и той же частоте;
• рация на 446 МГц не может связаться с рацией на 146 МГц — у них разные «адреса»;
• регулятор частоты (селектор канала) — это первое, что вы настраиваете при включении рации.

Радиочастотный спектр делится на диапазоны — группы частот со схожими свойствами распространения. Для раций нас интересуют в первую очередь четыре:

• VHF (Very High Frequency) — 30–300 МГц;
• UHF (Ultra High Frequency) — 300–3000 МГц;
• HF / КВ (High Frequency) — 3–30 МГц;
• CB (Citizens Band) — 26,965–27,405 МГц (частный случай HF).

Связь частоты и длины волны

Электромагнитная волна — это не абстракция, а физический процесс, в котором электрическое и магнитное поля распространяются в пространстве. Каждому полному циклу колебания соответствует определённая длина — длина волны (λ).

Эта формула — не просто теория. Она определяет всё: размер антенны, способность сигнала огибать препятствия, проникать внутрь зданий, дальность и качество связи.

Закономерность простая:

⬇ Низкая частота → длинная волна 27 МГц → λ ≈ 11 м Лучше огибает препятствия, дальше распространяется

⬆ Высокая частота → короткая волна 446 МГц → λ ≈ 0,67 м Компактная антенна, лучше работает в зданиях

Примеры расчёта для популярных раций:

• 27 МГц (CB) → λ = 300 000 000 ÷ 27 000 000 = 11,1 м
• 146 МГц (VHF, любительский) → λ = 2,05 м
• 156 МГц (морской) → λ = 1,92 м
• 300 МГц (речной) → λ = 1 м
• 446 МГц (PMR) → λ = 0,67 м
• 433 МГц (LPD) → λ = 0,69 м

Физика распространения: как длина волны влияет на сигнал

Именно длина волны — а не просто мощность передатчика — определяет реальное поведение сигнала в окружающей среде. Разберём четыре ключевых физических явления.

Дифракция — огибание препятствий

Дифракция — это способность волны огибать края препятствий и распространяться за пределы прямой видимости. Чем ближе размер препятствия к длине волны — тем сильнее дифракция.

• Дерево диаметром 30 см — для волны 11 м (27 МГц) это мелкое препятствие, волна проходит без заметных потерь. Для волны 0,67 м (446 МГц) — это уже серьёзная преграда.
• Гребень холма высотой 50 м — для VHF (λ ≈ 2 м) волна огибает его с потерей 10–15 дБ. Для UHF (λ ≈ 0,67 м) — потери 20–25 дБ.
• Угол здания — длинная волна «заглядывает» за угол, короткая — отбрасывает резкую «тень».

Поглощение и рассеяние

Когда волна проходит через какую-либо среду, часть её энергии превращается в тепло — это поглощение. Чем короче волна, тем сильнее она поглощается и рассеивается:

• Листва и ветки — UHF-волна (446 МГц) поглощается густой кроной деревьев значительно сильнее, чем VHF (146 МГц). В густом ельнике потери на 446 МГц могут достигать 20 дБ на 100 м, тогда как на 146 МГц — порядка 8–12 дБ.
• Дождь и туман — на частотах ниже 1 ГГц влияние атмосферных осадков незначительно (менее 1 дБ/км). Но для тактических систем на 2,4 ГГц дождь уже становится фактором.
• Стены и перекрытия — здесь всё наоборот: UHF лучше проникает внутрь зданий. Бетонная стена толщиной 20 см ослабляет сигнал на 446 МГц на ~12 дБ, а на 146 МГц — на ~18 дБ (из-за большей длины волны, которая хуже «протискивается» через оконные проёмы и двери).
• Человеческое тело — вода в организме поглощает UHF-излучение сильнее, чем VHF. Именно поэтому на UHF тело оператора может «загораживать» антенну больше, чем на VHF.

Отражение и многолучевое распространение

В городе сигнал не просто идёт «от точки А к точке Б» — он отражается от стен, крыш, машин, металлических конструкций. Приёмник получает не один, а десятки копий сигнала, пришедших разными путями с разной задержкой.

Чем короче волна — тем больше отражений и тем сложнее приёмнику их «сложить»:

• UHF (446 МГц) — обилие отражений в городе. С одной стороны, сигнал «находит» приёмник за углом. С другой — множественные эхо вызывают селективные замирания: вы стоите на месте, а связь то есть, то нет.
• VHF (146 МГц) — отражений меньше, связь в городе может быть более стабильной, но за углом здания сигнал слабее.
• CB (27 МГц) — волна длинная, отражения от отдельных зданий незначительны, зато работает наземная волна, огибающая городскую застройку.

Ионосферное отражение

На частотах ниже ~30 МГц (КВ и длиннее) радиоволна способна отразиться от ионосферы — слоя ионизированных частиц на высоте 60–400 км над Землёй. Сигнал улетает вверх, отражается и возвращается на расстоянии в сотни и тысячи километров.

Это свойство используется в:

• Любительской КВ-связи — QSO через океан на 5–100 Вт;
• CB (27 МГц) — при благоприятных условиях «спора́дик» дальность достигает 500–2000 км;
• Военной и дипломатической связи — надёжный канал, не требующий спутников.

На VHF и UHF ионосферное отражение не работает (кроме редких явлений — метеорного следа, тропосферного подвода). Связь строится в пределах прямой видимости или с учётом дифракции.

Дальность и прямая видимость

Для УКВ (VHF, UHF) главный ограничитель дальности — кривизна Земли. Максимальная дальность прямой видимости рассчитывается по формуле:

Примеры:

• Два человека с портативками (антенна на высоте 1,8 м): D ≈ 4,12 × (√1,8 + √1,8) = ≈ 11 км теоретически. С учётом потерь на местности — 3–7 км.
• Портативка + рация на горе высотой 200 м: D ≈ 4,12 × (√1,8 + √200) = ≈ 63 км.
• Две мобильные станции на высоте 50 м (крыши): D ≈ 4,12 × (√50 + √50) = ≈ 58 км.

Коммерческая связь — безлицензионные диапазоны

Под коммерческой связью мы понимаем бытовое и гражданское использование раций без получения лицензии. Именно эти диапазоны выбирают охотники, туристы, дачники, семьи на отдыхе и небольшие бизнесы.

PMR446 PMR 446 Европейский стандарт. Мощность до 0,5 Вт. Идеален для семьи, дачи, прогулок. Не требует лицензии. Компактные антенны. 446,0–446,2 МГц · 16 каналов

LPD LPD 433 До 10 мВт (0,01 Вт). Микроскопическая мощность, но для связи на 300–800 м по улице хватает. Широкий выбор бюджетных раций. 433,075–434,775 МГц · 69 каналов

CB 27 CB Radio (27 МГц) Классика автосвязи и дальнего «гражданского» эфира. До 4 Вт. Дальность 5–20 км между машинами. Крупные антенны. 26,965–27,405 МГц · 40 каналов

Профессиональная связь — лицензионные диапазоны

Профессиональная радиосвязь используется в бизнесе, на производстве, в службах безопасности и требует выделения частоты регулятором (в России — Роскомнадзор). Мощность — от 1 до 5 Вт (портативные), до 25–50 Вт (мобильные).

VHF: 136–174 МГц — «золотой стандарт» профессионалов

Это самый массовый профессиональный диапазон. На нём работают:

• Охранные предприятия и службы безопасности;
• Таксопарки и транспортные компании;
• Строительные площадки;
• Лесничества, МЧС, коммунальные службы;
• Сельское хозяйство.

Волна VHF (λ ≈ 1,7–2,2 м) хорошо огибает небольшие препятствия, обеспечивая связь на 3–15 км на открытой местности. Антенна умеренной длины (15–40 см) — удобна для переноски.

UHF: 400–470 МГц — для зданий и города

Профессиональный UHF используется там, где критично проникновение сигнала внутрь помещений:

• Торговые центры, гостиницы, бизнес-центры;
• Склады и логистические комплексы;
• Производственные цеха;
• Мероприятия и event-индустрия;
• Медицинские учреждения.

UHF-волна (λ ≈ 0,64–0,75 м) отлично работает в многоэтажных зданиях, проходит через перекрытия и обеспечивает стабильную связь в «бетонных джунглях».

VHF (136–174 МГц) — сильнее на улице Лучше огибает холмы и деревья Дальше на открытой местности Стабильнее в движении Антенна 20–40 см

UHF (400–470 МГц) — сильнее в зданиях Лучше проникает через стены Эффективнее в многоэтажках Компактная антенна 10–20 см Меньше помех от промышленности

Морской VHF диапазон (156–162 МГц)

Это строго регулируемый международный диапазон, предназначенный для обеспечения безопасности и связи на море. Он является частью ГМССБ (Глобальной морской системы связи при бедствии). Использование этих частот без судовой лицензии и лицензии оператора категорически запрещено.

• Ключевые частоты: 156.800 МГц (16 канал) — международный канал для вызова, безопасности и бедствия.
• Технологии: Цифровой избирательный вызов (ЦИВ/DSC) для автоматической отправки сигналов бедствия и вызова конкретных судов.
• Оборудование: Специализированные морские стационарные и носимые рации, сертифицированные для использования на судах.

Речной диапазон РФ (300/336 МГц)

В России для связи на внутренних водных путях (реки, озера, каналы) используется собственный стандарт, несовместимый с морским. Эти частоты выделены для обеспечения безопасности судоходства и связи между судами и береговыми службами.

• Ключевые частоты: 300.200 МГц (5 канал) — основной канал для вызова, бедствия и согласования действий. Диапазоны: 300.0125–300.5125 МГц и 336.0125–336.5125 МГц.
• Оборудование: Специальные речные радиостанции (например, Vertex VX-451 Река), которые настроены на работу в этих частотах. Использование требует наличия судовой лицензии.

Любительская (хамская) связь

Радиолюбительство — это отдельный мир, где не продаётся и не покупается эфирное время, а связь ведётся ради эксперимента, спорта и общения. Радиолюбители получают доступ к самым широким частотным ресурсам, но обязаны сдать экзамен и получить лицензию.

Основные любительские диапазоны

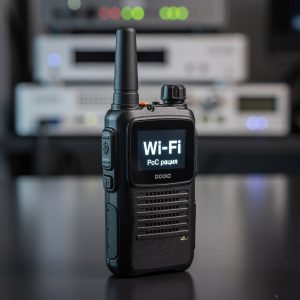

Особый случай: PoC-радиостанции (связь через сотовые сети)

PoC (Push-to-Talk over Cellular) — это не радиосвязь в классическом понимании. Эти устройства выглядят как рации, имеют кнопку PTT, но для передачи голоса используют не радиоэфир, а сотовые сети 3G/4G/LTE и Wi-Fi. По сути, это специализированный смартфон в корпусе рации, работающий через интернет.

Преимущества PoC:

• Практически неограниченная дальность: Связь работает везде, где есть покрытие сотового оператора. Можно говорить с Москвой из Владивостока.
• Отсутствие помех: Цифровой сигнал, не подверженный эфирным шумам.
• Расширенный функционал: GPS-трекинг в реальном времени, диспетчерское ПО, запись переговоров, индивидуальные и групповые вызовы по всему миру.
• Не требует лицензии на частоты: Нужна только SIM-карта и оплата трафика/платформы.

Недостатки PoC:

• Зависимость от сотовой сети: Нет сети — нет связи. Абсолютно бесполезны в лесу, горах и местах без покрытия.
• Абонентская плата: Требуется оплачивать SIM-карту и/или доступ к PoC-платформе.
• Задержка сигнала: Может быть небольшая задержка (до секунды) при установлении вызова по сравнению с прямой радиосвязью.

Тактическая и военная связь

Тактическая радиосвязь предъявляет совершенно иные требования: помехозащищённость, скрытность, устойчивость к РЭБ, работа в движении и на пересечённой местности. Здесь применяются специальные диапазоны и технологии. Точные данные по параметрам военной связи в РФ не разглашаются, оборудование не доступно для свободного распространения.

Ключевые технологии тактической связи

• ППРЧ (перестройка рабочей частоты / frequency hopping) — передатчик «прыгает» по сотням частот в секунду. Без знания паттерна перехватить разговор практически невозможно.
• Шифрование — AES-128 и 256, национальные стандарты. Гарантирует конфиденциальность даже при перехвате.
• Повышенная мощность — до 50 Вт для мобильных станций, 200+ Вт для базовых.
• Усиленные антенны — направленные, с высоким коэффициентом усиления, быстро разворачиваемые.

Сводная таблица диапазонов

Как выбрать частоту под вашу задачу — пошаговый алгоритм

1. Определите среду. Где преимущественно будет работать рация: на улице (лес, поле, горы), в здании (офис, склад, ТЦ), в городе (смешанная среда), на воде (море/река) или по всей стране? От этого зависит выбор VHF, UHF, морского, речного диапазона или PoC.
2. Оцените требуемую дальность. До 1 км — хватит LPD. До 5 км — PMR446. До 10–15 км — VHF или UHF (4–5 Вт) с выносной антенной. 20+ км — CB или VHF с высоким расположением антенны. Неограниченная дальность при наличии сотовой сети — PoC.
3. Проверьте необходимость лицензии. Не хотите связываться с бюрократией — берите PMR446, CB или PoC. Готовы оформить — профессиональный VHF/UHF, морской, речной или любительские диапазоны.
4. Выберите мощность. Для семьи и прогулок — 0,5 Вт (PMR). Для бизнеса — 4–5 Вт. Для серьёзных задач — 5–10 Вт (с лицензией).
5. Учтите антенну. CB-антенна на 27 МГц — это 2,75 м штырь (или 5 м на магнитном основании). PMR446 — компактная 15–20 см. Если нужна скрытность — выбирайте более высокую частоту.
6. Решите про цифру или аналог. Для бизнеса 10+ пользователей — DMR-цифра эффективнее: шифрование, приоритетные вызовы, GPS. Для 2–4 человек — аналог проще и дешевле.

Антенна и длина волны: неразрывная связь

Антенна — это не просто «палочка» на корпусе рации. Это преобразователь, который превращает ток в электромагнитную волну. И её размер напрямую зависит от длины волны:

• Четвертьволновый штырь (самый распространённый тип) = λ ÷ 4.
• Полуволновой диполь = λ ÷ 2.

Практические примеры:

• PMR 446 МГц (λ = 67 см) → штырь 17 см — легко прячется в кармане.
• VHF 155 МГц (λ = 194 см) → штырь 48 см — заметная «антенка» на поясе.
• CB 27 МГц (λ = 1100 см) → штырь 275 см — устанавливается на крышу автомобиля.

Поляризация

Волна может колебаться вертикально или горизонтально. Портативные рации работают с вертикальной поляризацией — антенна стоит вертикально. Если одна антенна вертикальная, а другая горизонтальная — теряется до 20 дБ сигнала. Все рации в группе должны использовать одинаковую поляризацию.

Лицензирование в России: краткий справочник

Часто задаваемые вопросы

Какая частота лучше для рации?

Нет универсального ответа. Для зданий и города — UHF. Для леса и гор — VHF. Для трассы — CB. Для связи по всей стране при наличии сотовой сети — PoC. Для моря и рек — строго соответствующие диапазоны.

Чем отличается VHF от UHF?

VHF (30–300 МГц) имеет длинную волну — лучше огибает препятствия и дальше на открытой местности. UHF (300–3000 МГц) имеет короткую волну — лучше проникает в здания и имеет компактную антенну.

Влияет ли мощность рации на дальность?

Да, но нелинейно. Удвоение мощности добавляет ≈30% дальности. Переход с 0,5 Вт до 5 Вт (в 10 раз) увеличит дальность примерно в 2 раза. Гораздо важнее — высота антенны и её качество.

Что такое PoC-рация?

Это гибрид рации и смартфона, который работает через интернет (3G/4G/LTE). Дальность не ограничена, пока есть сотовая связь. Идеально для логистики и бизнеса в городе, но бесполезно вдали от цивилизации.

Почему на коробке пишут дальность 12 км, а реально 3 км?

Производитель указывает теоретический максимум при прямой видимости без помех. Реальная дальность зависит от рельефа, застройки, погоды, высоты антенны и окружающих помех.

Какие рации для леса выбрать?

Оптимальна VHF (136–174 МГц) — волна 1,7–2,2 м хорошо огибает деревья. CB на 27 МГц ещё лучше, но антенна длинная. PMR446 в густом лесу теряет дальность до 1–3 км.

Что такое DMR и зачем он нужен?

DMR (Digital Mobile Radio) — цифровой стандарт профессиональной связи. Даёт шифрование, GPS, приоритетные вызовы и двойное использование частоты (TDMA). Для бизнеса с 10+ пользователями — лучший выбор.

Заключение

Рабочая частота рации — это не просто цифра на шильдике. Это ключ к пониманию, как будет вести себя ваш сигнал в реальном мире: огибать ли он холмы, проникать ли в здания, работать ли через лес и горы.

Запомните главные принципы:

1. Чем ниже частота — тем длиннее волна, тем лучше дифракция (огибание), но хуже проникновение в здания и больше антенна.
2. Чем выше частота — тем короче волна, тем компактнее антенна, лучше работает в зданиях, но сильнее поглощается растительностью.
3. Для леса и пересечённой местности — VHF или CB.
4. Для города и зданий — UHF.
5. Для связи без ограничений по дальности (при наличии сотовой сети) — PoC.
